R&S®CMQ500 5G 終端與元件遮蔽屏蔽立方體（0.7 – 77 GHz，>80 dB）

R&S®CMQ500
5G 終端與元件遮蔽屏蔽立方體（0.7 – 77 GHz，>80 dB）

  • 類別: 天線測試系統與 OTA 暗室
  • 製造商: Rohde & Schwarz
  • 頻率範圍: 0.7 GHz to 77 GHz（R&S®CMQ-B501H）
  • 遮蔽效能: > 80 dB (typ.)（R&S®CMQ-B501H）
  • 反射率: < –20 dB (nom.)
  • 外部尺寸（W × H × D）: 445 mm × 691 mm × 720 mm (17.5 in × 27.2 in × 28.3 in)
  • 前開口尺寸（W × H）: 350 mm × 350 mm (13.8 in × 13.8 in)
  • 抽屜尺寸（W × D）: 442 mm × 530 mm (17.4 in × 20.9 in)
  • 抽屜行程（含緩衝器）: 315 mm (12.4 in)
  • 機架安裝規格: 19", 10 HU
  • 重量（不含天線籠）: 約 60 kg (110.2 lb)
  • 操作溫度範圍: +5 °C to +45 °C
  • 儲存溫度範圍: –20 °C to +60 °C
  • 相對濕度（操作，+10 °C 至 +30 °C）: 90% noncondensing
  • 相對濕度（操作，+10 °C 至 +40 °C）: 75% noncondensing
  • 相對濕度（儲存，至 +60 °C）: 90% noncondensing
  • 電源供應: 100 to 240 V AC, 1.4 A

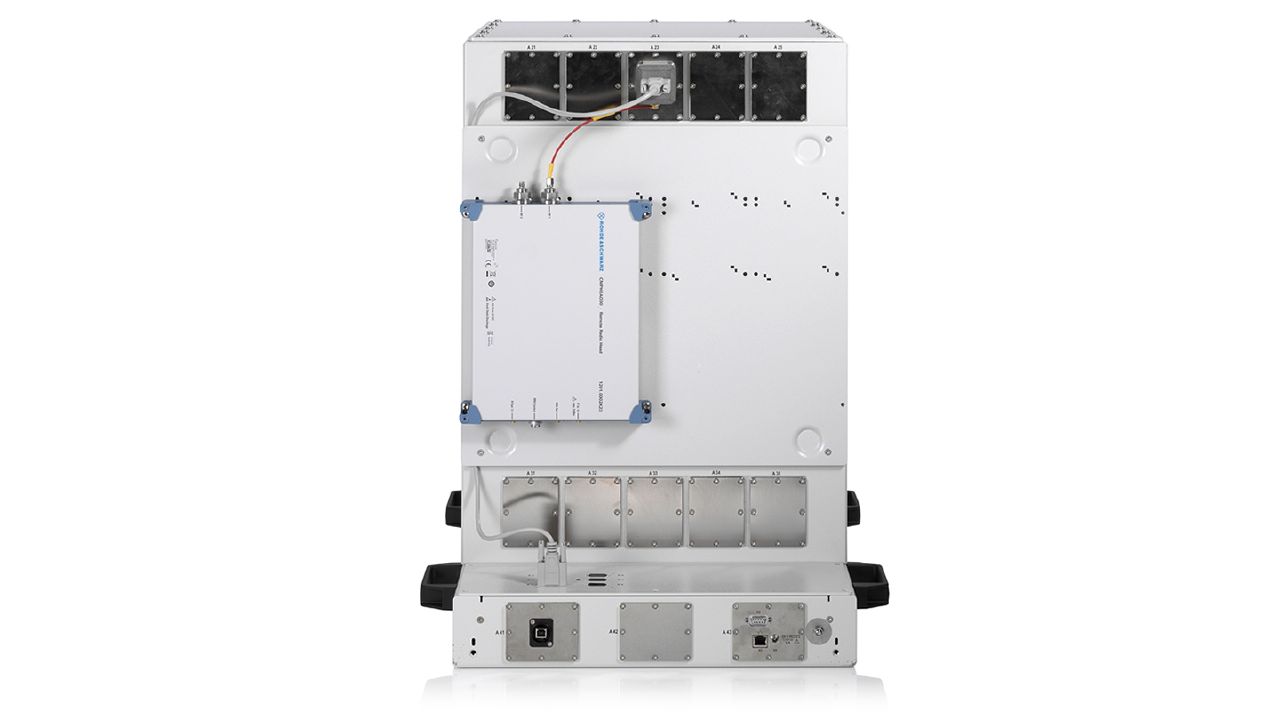

  • 饋通數量（後方）: 10
  • 饋通數量（門上）: 3
  • 饋通數量（底部後方）: 1
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

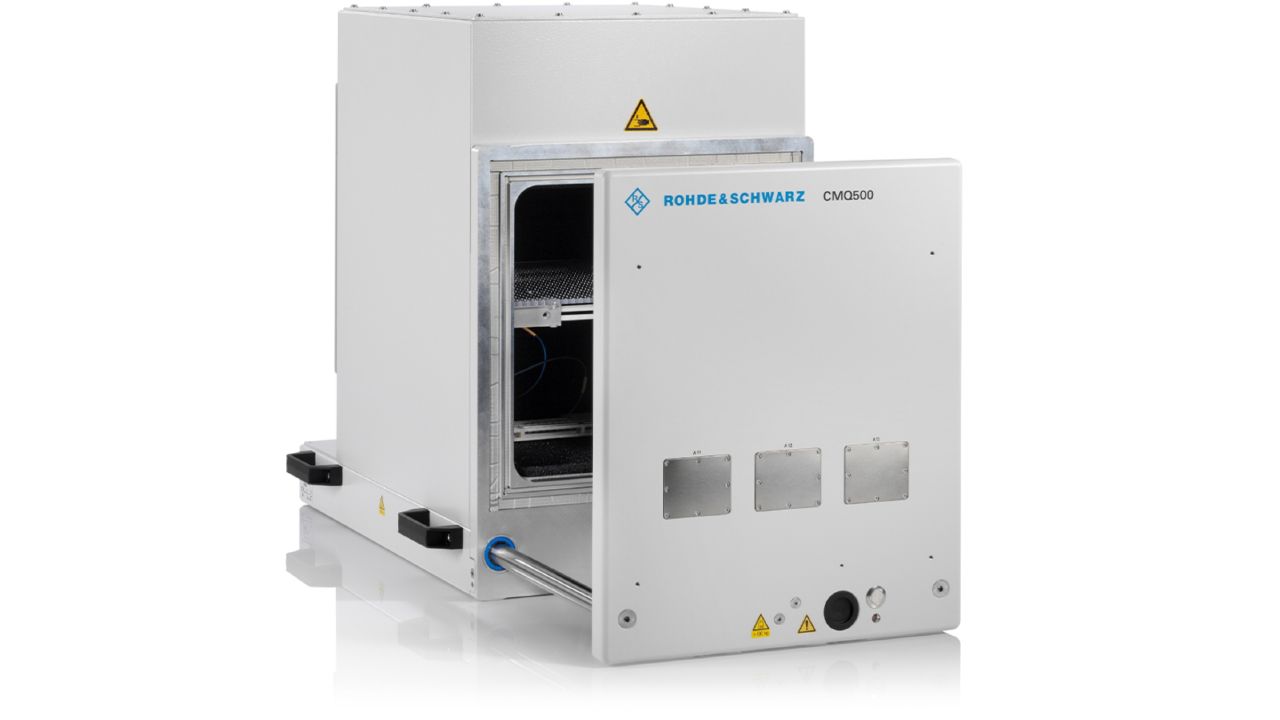

R&S®CMQ500 是一款緊湊型全整合式 OTA 測試解決方案，適用於各種應用場景中的 5G 裝置測試。其抽屜式設計支援在製造環境中完全自動化的裝置載入作業，堅固的機械結構確保在研發環境中提供可靠的量測結果。靈活的立方體設計涵蓋智慧型裝置、CPE、RFIC 及原型機等應用。R&S®CMQ500 符合 5G FR1 及 FR2 訊號測試需求，頻率範圍涵蓋 0.7 GHz 至 77 GHz。建議搭配 R&S®CMX500 無線電通訊測試儀或 R&S®CMW500 寬頻無線電通訊測試儀使用，以獲得最佳精度與重複性。

主要特點

  • 支援 5G FR1 & FR2 訊號測試（頻率範圍 0.7 GHz 至 77 GHz）

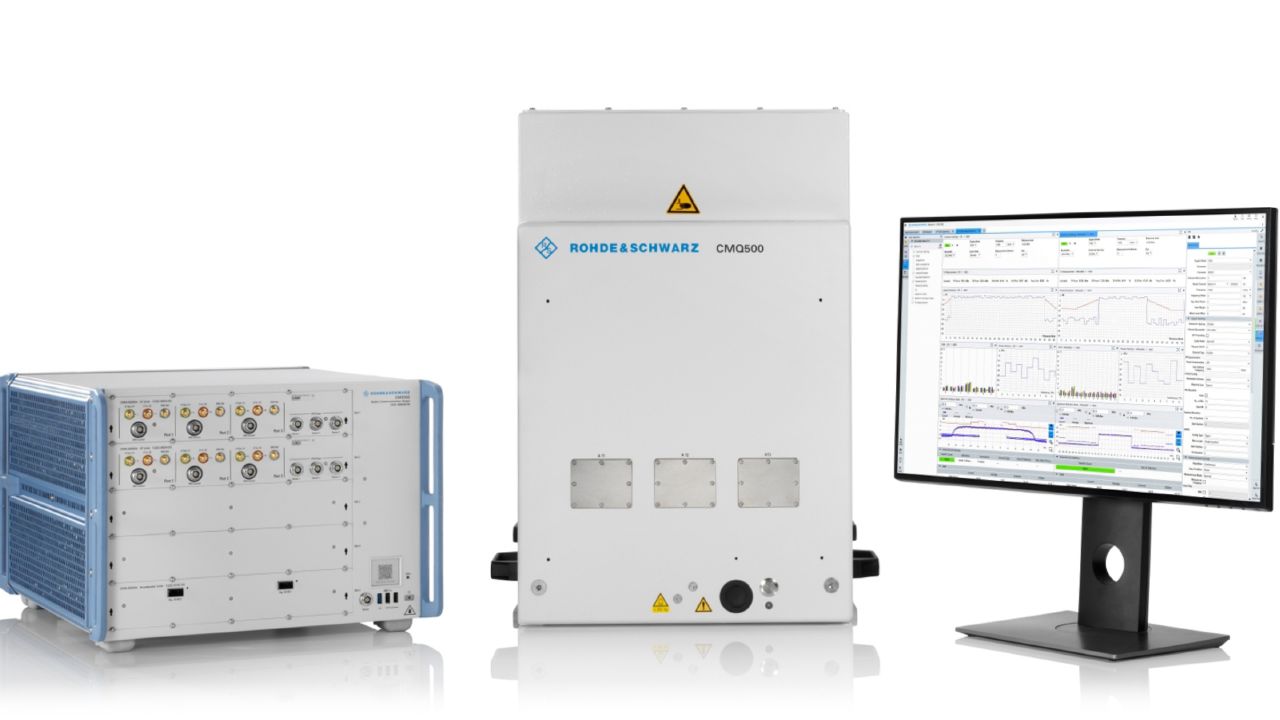

  • 與 R&S®CMX500 及 RRH 組成最佳化 OTA 測試系統，適用於研發環境
  • 最佳 OTA 系統精度與量測重複性
  • 佔地空間小，可整合至 19" 機架（10 HU）
  • 天線與探針彈性定位，搭配萬向旋轉安裝座，可覆蓋多種靜區位置
  • 抽屜式設計支援製造環境中的全自動裝置處理
  • 多種線纜饋通選項，可縮短線纜長度以優化鏈路預算
  • 固定幾何結構，無需定位儀，測試速度快
  • 支援水平及垂直裝置放置，適用於不同天線陣列佈局
  • 焊接主框架，設計強固，可承受數百萬次開關循環

典型應用

  • 5G 智慧型裝置（手機、平板）OTA 效能測試
  • CPE（客戶端設備）5G 連線品質驗證
  • RFIC 及 5G 原型機天線特性量測
  • 製造產線 5G 裝置回歸測試與量產品質管控
  • 研發環境中 5G FR1 & FR2 網路模擬訊號測試
  • UWB 及毫米波裝置的屏蔽環境測試
配置工具

配置您的 R&SCMQ500

選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。

1

基本機型

4 個型號
1 / 4
2

硬體選配

11 項可選
2 / 4
3

探棒

10 項可選
3 / 4
4

配件

11 項可選
4 / 4

可用機型 ／ 型號變體

本系列提供以下 4 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
R&S®CMQB12C (1537.6003.04)R&S®CMQ500 屏蔽室（基本機箱含吸收材）詢價 →
R&S®CMQ-B21C (1537.6026.04)氣動開關機構詢價 →
R&S®CMQ-B22C (1537.6078.04)手動開關機構詢價 →
R&S®CMQ-B501H (1540.4020.04)CMQ500 抽屜前蓋，高遮蔽，0.7 GHz 至 77 GHz詢價 →

選配項目 ／ 配件

R&S®CMQ-B701A (1537.6049.02) 桌面版 OTA 佈局（含天線籃及桌板，適用單面裝置）（桌板尺寸 376 mm × 319 mm，最大裝置重量 1 kg）
R&S®CMQ-B702A (1537.6110.02) 抽屜桌面版 OTA 佈局（含天線籃及桌板，抽屜安裝式）（桌板尺寸 376 mm × 319 mm，最大裝置重量 1.5 kg）
R&S®CMQ-B700A (1537.6103.02) 天線籃（適用多面裝置，可安裝至多 5 個內壁面）（內部尺寸 349 mm × 484 mm × 349 mm）
R&S®CMQ-B703C (1540.4072.04) CMQ500 快速拆卸頂蓋（供 CMQ500 使用）
R&S®CMQ-B711A (1537.6226.02) 內部支撐架 1（適用研發，搭配天線籃與裝置夾具）（夾具安裝距離（外螺絲距）188 mm）
R&S®CMQ-B712A (1537.6310.02) 抽屜支撐架 1（適用量產，搭配天線籃與裝置夾具）（支撐架尺寸 30 mm × 345 mm × 30 mm）
R&S®CMQ-B714A (1537.6255.02) 萬用裝置夾具 1（垂直放置，適用 4 邊 + 後面天線陣列）（最大裝置寬度 190 mm，最大厚度 8 mm）
R&S®CMQ-B715A (1537.6261.02) 萬用裝置夾具 2（水平放置，適用最多 3 邊 + 後面天線陣列）（雙板配置最大尺寸 280 mm × 12 mm × 270 mm）
R&S®CMQ-B21C (1537.6026.04) 氣動開關機構（壓縮空氣 6 bar（最高 7 bar），D-Sub 9 (f) / RJ-45 遙控介面）
R&S®CMQ-B22C (1537.6078.04) 手動開關機構（D-Sub 9 (f) / RJ-45 狀態查詢介面）
R&S®CMQ-Z784C (1540.4008.04) 高度延伸套件（增加 600 mm 量測距離，適用 CMQ500）
R&S®CMQ-Z787A (1540.4095.02) 前門固定板（供安裝 R&S 遠端射頻頭）
R&S®CMQ-ZG785A (1537.6161.02) 運輸箱（外部尺寸 754 mm × 542 mm × 760 mm）
R&S®CMQ-B721A (1537.6126.02) 量測天線套件 1（R&S®Vivaldi 5G SP，3D，至 40 GHz）（單極化，含 3D 夾具及一條內部 RF 電纜，適用桌面佈局）
R&S®CMQ-B721B (1537.6126.03) 量測天線套件 1（R&S®Vivaldi 5G SP，3D，至 50 GHz）
R&S®CMQ-B722A (1537.6132.02) 量測天線套件 2（R&S®Vivaldi 5G DP，3D，至 40 GHz）（雙極化，含 3D 夾具及兩條內部 RF 電纜，適用桌面佈局）
R&S®CMQ-B722B (1537.6132.03) 量測天線套件 2（R&S®Vivaldi 5G DP，3D，至 50 GHz）
R&S®CMQ-B723A (1537.6149.02) 量測天線套件 3（R&S®Vivaldi 5G SP，2D，至 40 GHz）（單極化，含 2D 夾具及一條內部 RF 電纜，適用夾具佈局（多面裝置））
R&S®CMQ-B723B (1537.6149.03) 量測天線套件 3（R&S®Vivaldi 5G SP，2D，至 50 GHz）
R&S®CMQ-B724A (1537.6155.02) 量測天線套件 4（R&S®Vivaldi 5G DP，2D，至 40 GHz）（雙極化，含 2D 夾具及兩條內部 RF 電纜，適用夾具佈局（多面裝置））
R&S®CMQ-B724B (1537.6155.03) 量測天線套件 4（R&S®Vivaldi 5G DP，2D，至 50 GHz）
R&S®CMQ-B751A (1537.6378.02) 連線天線套件 1（Sub-6 GHz，MIMO 2×2，適用訊號測試）（含雙極化連線天線、3D 夾具、兩條內部 RF 電纜、饋通及兩條外部電纜）
R&S®CMQ-B752A (1537.6290.02) 連線天線套件 2（毫米波，適用訊號測試）（含單極化連線天線、2D 夾具、一條內部 RF 電纜、饋通及一條外部電纜）
R&S®CMQ-B742A (1537.6190.02) RF 連線套件 2（2 × 毫米波路徑，至 40 GHz）（含一個 R&S 饋通及兩條外部 RF 電纜，可連接 R&S 遠端射頻頭）
R&S®CMQ-B742B (1537.6190.03) RF 連線套件 2（2 × 毫米波路徑，至 50 GHz）
R&S®CMQ-B744A (1537.6284.02) RF 連線套件 4（SP6T，至 40 GHz）（含整合式 SP6T RF 切換器饋通模組（6 條內部毫米波路徑）及一條 200 mm 外部 RF 電纜）
R&S®CMQ-B744B (1537.6284.03) RF 連線套件 4（SP6T，至 50 GHz）
R&S®CMQ-B716A (1537.6332.02) R&S 功率感測器 3D 夾具（搭配 R&S®NRPM-A90x 天線模組）（極化 0°~360° 連續旋轉，傾斜 ±22.5° 連續調整）
R&S®CMQ-B717A (1537.6303.02) R&S 功率感測器 2D 夾具（極化 0°、45° 或 90° 固定調整）
R&S®CMQ-B717B (1537.6303.03) R&S Vivaldi 天線 2D 夾具（固定式，無調整）
R&S®CMQ-B717C (1537.6303.04) R&S Vivaldi 天線 2D 靈活夾具（傾斜 ±45° 可調）
R&S®CMQ-B719A (1537.6355.02) 抽屜夾具 2（水平放置，搭配天線籃使用）（智慧型裝置專用夾具，安裝於抽屜上）
R&S®CMQ-Z780A (1537.6361.02) 雷射對位套件 1（R&S®Vivaldi 5G 天線調整用）（需外部 USB 電源供應）
R&S®CMQ-Z780B (1537.6361.03) 雷射對位套件 2（R&S®TS-F24-V3 交叉極化 Vivaldi 天線調整用，適用 UWB）
