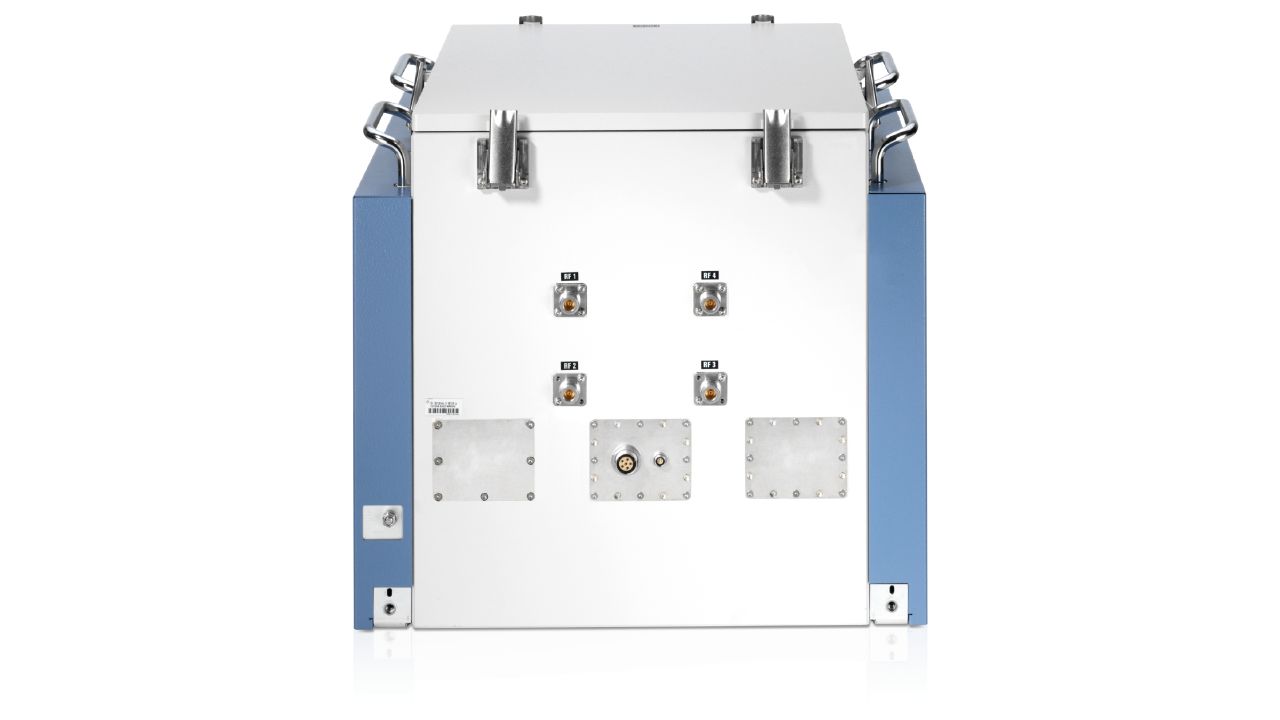

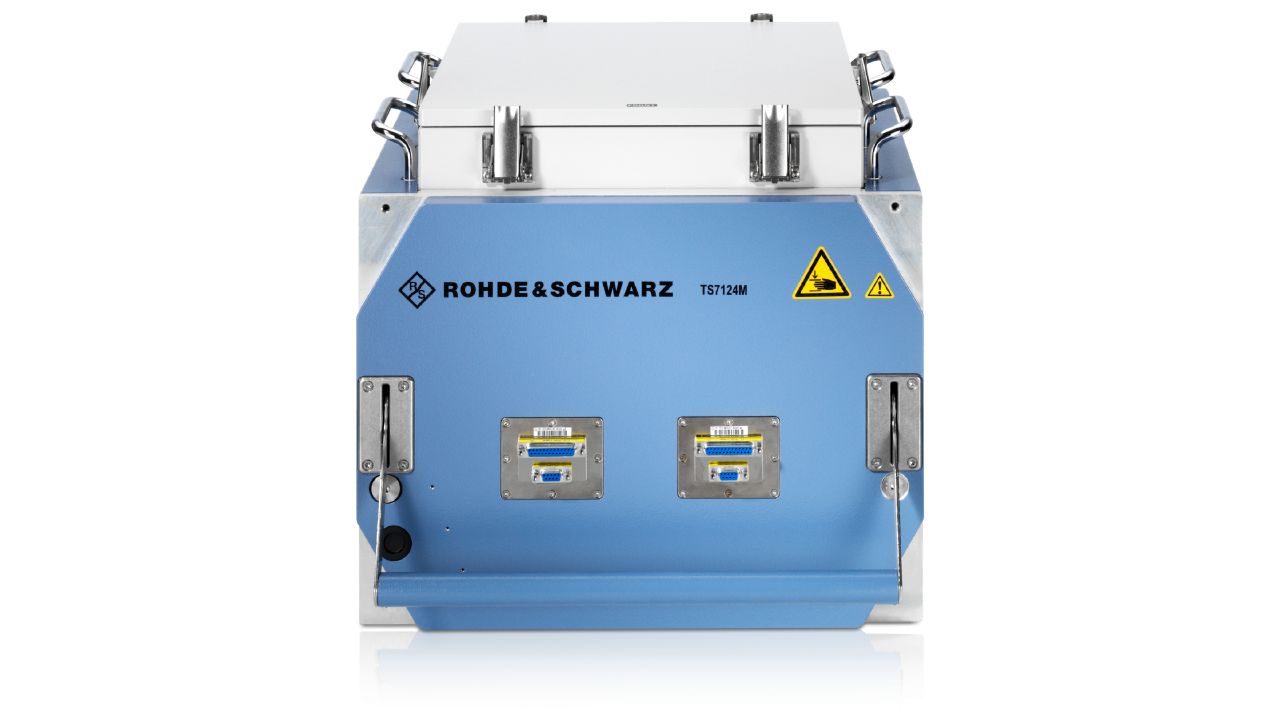

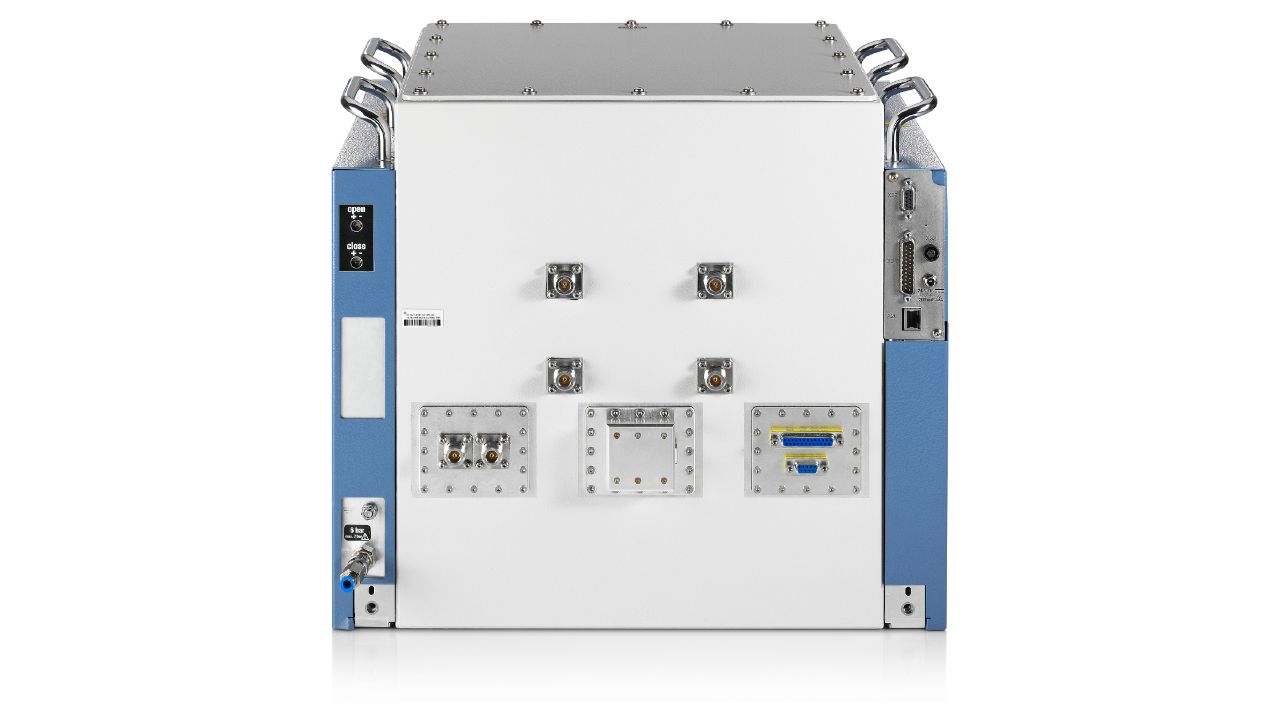

R&S®TS7124
RF 屏蔽測試箱（0.3 – 18 GHz，>80 dB @ 6 GHz）
- 類別: 天線測試系統與 OTA 暗室
- 製造商: Rohde & Schwarz
- 屏蔽效能: > 80 dB（在 6 GHz 時）
- 頻率範圍: 0.3 GHz ～ 18 GHz
- 腔體尺寸: 450 mm × 400 mm × 480 mm
- 最大待測物 (DUT) 尺寸: 300 mm × 334 mm × 355 mm
- 開關壽命: > 1,000,000 次循環
- 閉合間隙（安全緩衝）: 5 ～ 10 mm（軟關閉機構）
- 支援無線標準: 5G FR1、ISM、GSM/CDMA2000®、WCDMA、WLAN、GPS、Bluetooth®、WiMAX™、Zigbee
- AC 電源濾波範圍（選配）: 100 ～ 240 V AC
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
R&S®TS7124 RF 屏蔽測試箱提供高效屏蔽效能（>80 dB），在寬頻率範圍（0.3 GHz ～ 18 GHz）內建立可靠、可重複的屏蔽輻射測試環境。適用於無線裝置的產品設計最佳化與量產線測試，支援 5G FR1、ISM、GSM/CDMA2000®、WCDMA、WLAN、GPS、Bluetooth®、WiMAX™ 及 Zigbee 等無線標準的輻射量測。
主要特點
- 高屏蔽效能：在 0.3 GHz ～ 18 GHz 頻率範圍內屏蔽效能超過 80 dB，確保無外部 RF 干擾的隔離測試環境
- 彈性天線配置：支援多種天線類型（寬頻螺旋天線、Vivaldi 天線、交叉極化 Vivaldi 天線、窄頻 ISM 天線、低頻 RFID 天線），可搭配全圈或半圈天線環靈活部署
- 軟關閉安全機構：艙門關閉至距完全密閉僅剩 5 ～ 10 mm 時自動緩衝，防止操作人員手指夾傷，提升現場安全性
- 高耐用性設計：艙門開關壽命超過 100 萬次循環，適合高頻次量產線使用場景
- 豐富的饋通選項：提供 RF（N-SMA、SMA-SMA）、光纖（FSMA）、USB 2.0、乙太網路、D-Sub、氣動及 AC 電源等多種濾波饋通接口，滿足不同連線需求
- 兩種機型對應不同研發階段：TS7124M 適用於研發設計階段（後端饋通），TS7124AS 適用於量產階段（前後端饋通），靈活對應不同測試需求
- 寬敞內部空間：待測物最大容積達 300 mm × 334 mm × 355 mm，可容納多種規格的無線模組或裝置
典型應用
- 5G FR1 及 Sub-6 GHz 無線模組輻射性能驗證
- Wi-Fi、Bluetooth、GPS、Zigbee 等 IoT 裝置射頻一致性測試
- 量產線無線裝置 RF 品質管控與篩選
- 車用無線通訊模組（含 Helmholtz 磁場線圈選配，適用汽車電子 EMC 量測）
- 低頻 RFID（20 kHz ～ 1 MHz）與 ISM 頻段（700 ～ 960 MHz）元件測試
配置您的 R&STS7124
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
14 項可選
3
探棒
6 項可選
4
配件
3 項可選可用機型 ／ 型號變體
本系列提供以下 2 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®TS7124AS (1525.8587.12) | 前端與後端均設有饋通接口，適用於生產線測試環境 | 詢價 → |
| R&S®TS7124M (1525.8564.02) | 僅後端設有饋通接口，適用於產品設計與最佳化階段 | 詢價 → |
常見問題（FAQ）
是。均迪康科技（KanTek）為 Rohde & Schwarz 台灣授權代理，提供 R&S®TS7124 的全新儀器銷售、原廠報價與技術諮詢。
是。均迪康提供 R&S®TS7124 的短期與長期儀器租賃方案，適合專案性或短期測試需求；歡迎來電洽詢可租機況與費用。
是。均迪康提供 R&S®TS7124 的校正與維修服務，協助維持儀器量測準確度與設備妥善率。
請於本頁點選「立即詢價」填寫需求，或來電 +886-2-2999-7719。均迪康將於 24 小時內回覆 R&S®TS7124 的報價、交期與適用方案。
R&S®TS7124 為 Rohde & Schwarz（天線測試系統與 OTA 暗室）：RF 屏蔽測試箱（0.3 – 18 GHz，>80 dB @ 6 GHz）。如需選型建議或應用諮詢，歡迎與均迪康聯繫。
