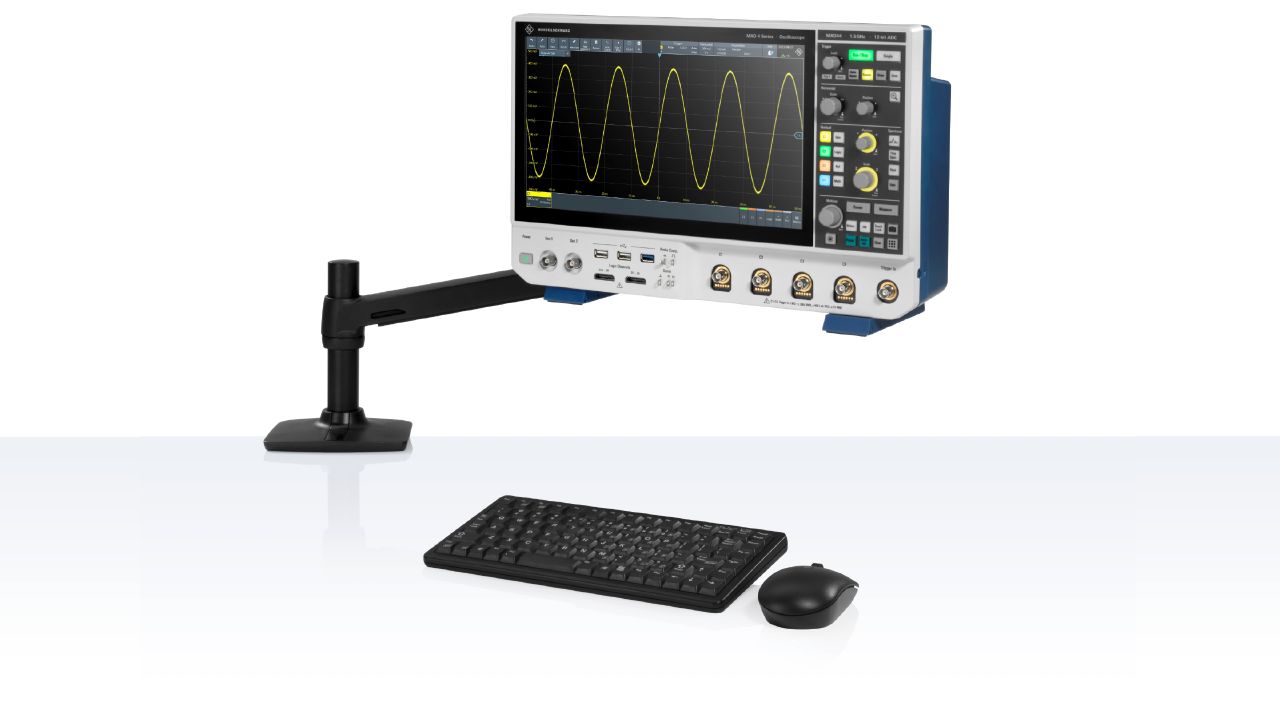

R&S®MXO 4 系列 旗艦級數位示波器

R&S®MXO 4 系列
旗艦級數位示波器

  • 類別: 示波器
  • 製造商: Rohde & Schwarz
  • 頻寬: 200 MHz / 350 MHz / 500 MHz / 1 GHz / 1.5 GHz
  • 取樣率: 5 GSa/s（所有 4 通道同時）
  • 記憶深度: 標配 400 Mpts / 通道，可升級至 800 Mpts（2 通道）
  • 通道數: 4 類比通道 + 16 數位通道（選配 MXO4-B1）
  • 資料表: 下載 PDF
  • 產品手冊: 下載 PDF
  • 外部連結: 官方產品頁面

產品概覽

R&S®MXO 4 系列是 Rohde & Schwarz 新一代旗艦級數位示波器，搭載 12-bit ADC，較傳統 8-bit 機種解析度提升 16 倍，業界最快 4.5 百萬波形/秒更新率，可捕捉罕見偶發事件。同時具備每秒 45,000 次 FFT 運算能力，搭配標配 400 Mpts 深記憶體與 13.3 吋 Full HD 電容式觸控螢幕，廣泛應用於高速數位介面除錯、電源電子、EMC 預檢及 RF/MW 訊號分析。

主要特點

  • 12-bit ADC，全取樣率下皆有 16 倍解析度提升
  • 業界最快 4.5 百萬波形/秒擷取更新率，零盲時設計
  • 標配 400 Mpts 記憶深度（四通道同時）
  • 每秒 45,000 次 FFT，遠超同級機種
  • 13.3 吋 Full HD 電容式觸控螢幕，直覺操作介面
  • 四通道機型，頻寬可升級 200 MHz 至 1.5 GHz
  • 支援 MSO 混合訊號（16 數位通道）及內建 AWG

典型應用

  • 高速數位介面與串列匯流排除錯（I²C/SPI/USB/CAN/MIPI）
  • 電源電子與電源完整性分析（PSU、PoL、電源軌）
  • 汽車電子與車載網路測試（CAN FD/CAN XL/LIN/車載乙太網）
  • 航太/國防匯流排驗證（ARINC 429/MIL-STD-1553/SpaceWire）
  • EMC 預檢與雜訊源除錯
配置工具

配置您的 R&SMXO 4 系列

選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。

1

基本機型

1 個型號
1 / 6
2

硬體選配

7 項可選
2 / 6
3

軟體選配 (K-options)

12 項可選
3 / 6
4

探棒

32 項可選
4 / 6
5

PC 軟體

2 項可選
5 / 6
6

配件

10 項可選
6 / 6

可用機型 ／ 型號變體

本系列提供以下 5 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。

機型代號規格差異
MXO444 通道 / 200 MHz 基本機型詢價 →
MXO44-B2434 通道 / 350 MHz（軟體升級）詢價 →
MXO44-B2454 通道 / 500 MHz詢價 →
MXO44-B24104 通道 / 1 GHz詢價 →
MXO44-B24154 通道 / 1.5 GHz詢價 →

選配項目 ／ 配件

MXO4-B243 頻寬升級至 350 MHz
MXO4-B245 頻寬升級至 500 MHz
MXO4-B2410 頻寬升級至 1 GHz
MXO4-B2415 頻寬升級至 1.5 GHz
MXO4-B1 混合訊號選配，16 數位通道
MXO4-B6 任意波形產生器，100 MHz、2 類比通道
MXO4-B108 記憶體升級至 800 Mpts（2 通道）
MXO4-K12 基本抖動分析
MXO4-K31 電源分析
MXO4-K36 頻率響應分析（FRA / Bode Plot）
MXO4-K333 三相功率分析
MXO4-K500 通用匯流排分析
MXO4-K510 低速串列匯流排（I²C/SPI/UART 等）
MXO4-K520 汽車協定（CAN/CAN-FD/CAN-XL/LIN/SENT）
MXO4-K530 航太協定（ARINC 429 / MIL-STD-1553 / SpaceWire）
MXO4-K550 MIPI 低速協定（SPMI/RFFE/I3C）
MXO4-K560 車載乙太網協定（10BASE-T1S）
MXO4-K570 USB 協定（USB 1.1 / 2.0）
MXO4-PK1 應用程式套組（含 B6、K31、K36、K510、K520）
RT-ZP11 700 MHz 單端被動探棒（10:1，400 V）
RT-ZP10 500 MHz 單端被動探棒（10:1）
RT-ZS20 1.5 GHz 主動式單端探棒
RT-ZS10 1.0 GHz 主動式單端探棒
RT-ZD20 1.5 GHz 主動式差動探棒
RT-ZD10 1.0 GHz 主動式差動探棒
RT-ZPR20 2.0 GHz 電源軌探棒
RT-ZHD16 200 MHz 高壓差動探棒（1500 V）
RT-ZHD60 100 MHz 高壓差動探棒（6000 V）
RT-ZC20B 100 MHz AC/DC 電流探棒（30 A RMS）
RT-ZL04 400 MHz 邏輯探棒（MSO 用）
MXO-PC ScopeStudio 離線分析軟體
MXO-PC-K1 ScopeStudio 協定解碼選配
MXO4-Z1 前面板保護蓋
MXO4-Z3 軟質攜行袋
MXO4-Z4 硬質運輸箱
ZZA-MXO4 機架安裝套件（6 HU）
RT-ZA13 電流探棒專用電源供應器
RT-ZF20 電源去歪斜與校準測試夾具
HZ-15 EMC 近場探棒組（30 MHz–3 GHz）

常見問題（FAQ）

是。均迪康科技（KanTek）為 Rohde & Schwarz 台灣授權代理，提供 R&S®MXO 4 系列 的全新儀器銷售、原廠報價與技術諮詢。

是。均迪康提供 R&S®MXO 4 系列 的短期與長期儀器租賃方案，適合專案性或短期測試需求；歡迎來電洽詢可租機況與費用。

是。均迪康提供 R&S®MXO 4 系列 的校正與維修服務，協助維持儀器量測準確度與設備妥善率。

請於本頁點選「立即詢價」填寫需求，或來電 +886-2-2999-7719。均迪康將於 24 小時內回覆 R&S®MXO 4 系列 的報價、交期與適用方案。

R&S®MXO 4 系列 為 Rohde & Schwarz（示波器）：旗艦級數位示波器。如需選型建議或應用諮詢，歡迎與均迪康聯繫。
