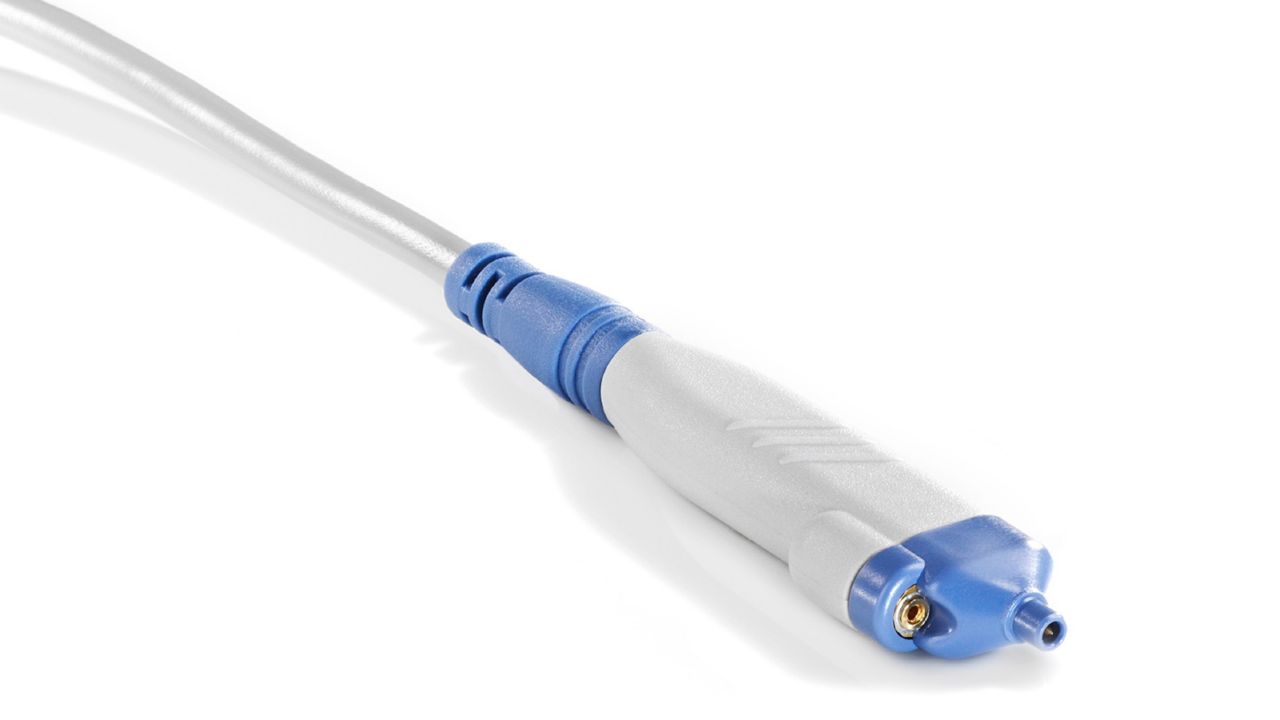

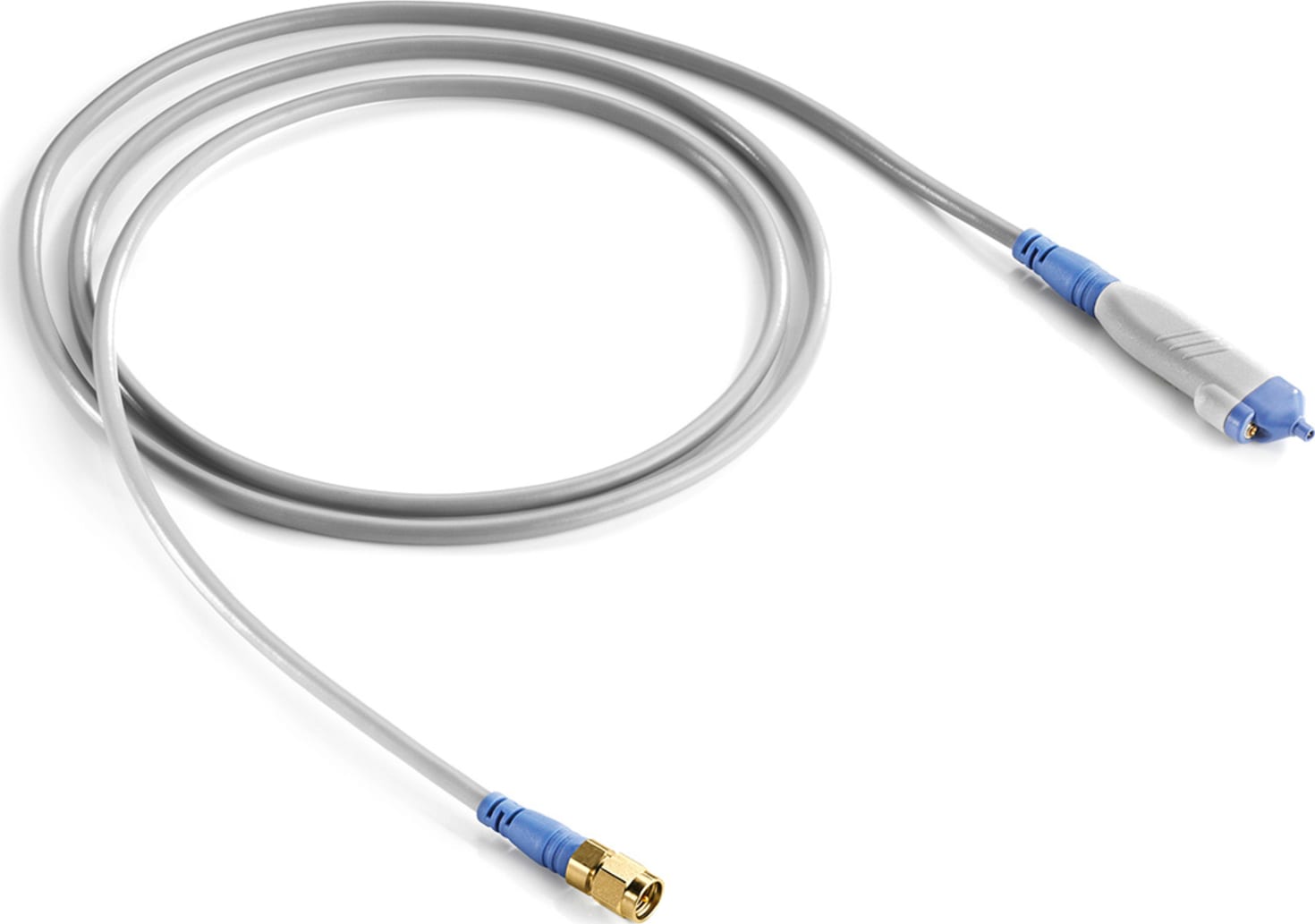

R&S®RT-ZZ80 高頻被動寬頻探棒
高頻被動探棒（RT-ZZ80，最高 8 GHz，10:1 衰減）
- 類別: 示波器探針
- 製造商: Rohde & Schwarz
- 頻寬: 8.0 GHz（量測值）
- 上升時間（10% 至 90%）: < 60 ps
- 衰減比: 10:1
- 衰減誤差（僅探棒，50 Ω 理想負載）: ±1 %
- 輸入電阻（直流系統）: 500 ± 1% Ω
- 輸入電容（量測值）: 0.3 pF
- 最大連續輸入電壓: 20 V (RMS)
- ESD 耐受度（人體模型）: 2 kV（量測值）
- 探棒接頭: SMA（含 SMA(f) 轉 BNC(m) 轉接頭 RT-ZA10）
- 電纜長度（整體）: ≈ 1.2 m（48 in）
- 探棒頭尺寸（L × W × H）: ≈ 68 mm × 12 mm × 7.5 mm
- 重量（僅探棒）: ≈ 40 g
- 操作溫度範圍: 0 °C 至 +50 °C
- 儲存溫度範圍: −40 °C 至 +70 °C
- 操作海拔高度: 最高 3000 m
- 建議校準週期: 2 年
- 資料表: 下載 PDF
- 產品手冊: 下載 PDF
- 外部連結: 官方產品頁面
產品概覽
被動寬頻探棒是量測低阻抗線路上高速訊號的經濟實惠替代方案，性能媲美主動探棒。R&S®RT-ZZ80 屬於傳輸線探棒（Transmission Line Probe），以阻抗受控的微波電纜為基礎，終端接至量測儀器的 50 Ω 輸入阻抗。其輸入阻抗低且在整個頻率範圍內幾乎保持恆定，即使在極高頻率下亦然。此探棒具備極低輸入電容、低噪訊及高線性度，特別適合在 50 Ω 或 75 Ω 阻抗受控環境中量測寬頻單端訊號。豐富的配件組合可連接各式 DUT，同時不影響超高頻寬、短上升時間及低輸入電容等性能。
主要特點
- 頻寬高達 8.0 GHz（量測值），上升時間 < 60 ps
- 極低輸入電容 0.3 pF（量測值），對 DUT 負載影響最小
- 在整個頻率範圍內輸入阻抗幾乎保持恆定（500 Ω），特別適合高頻量測
- 純被動設計，無需電源，可靠性高、不受電源雜訊影響
- 低噪訊、高線性度，確保訊號完整性
- 標準 SMA 接頭，隨附 SMA(f) 轉 BNC(m) 轉接頭（RT-ZA10），相容多種示波器
- 豐富配件套組：焊入式訊號針、彈簧式接地針、方形針轉接頭等，可連接各式 DUT
- ESD 耐受度 2 kV（人體模型），耐用性佳
典型應用
- 低阻抗線路（50 Ω / 75 Ω 阻抗受控環境）上的高速訊號量測
- 高速數位設計驗證與除錯（DDR、SerDes、PCIe 等高速介面）
- RF 及微波電路訊號完整性分析
- 主動探棒之替代方案，在寬頻段提供經濟實惠的量測解決方案
- 密集印刷電路板（PCB）上窄間距測試點之探測
- 通訊、航太、國防領域高頻電路特性量測
配置您的 R&SRT-ZZ80 高頻被動寬頻探棒
選擇基本機型與選配，即時建立您的訂購清單，再一鍵送出詢價。所有訂購號（Order No.）皆來自 Rohde & Schwarz 原廠資料。
2
硬體選配
1 項可選
3
探棒
1 項可選
4
配件
15 項可選可用機型 ／ 型號變體
本系列提供以下 2 個型號變體。點擊「詢價」即可向均迪康索取對應機型的完整規格與報價。
| 機型代號 | 規格差異 | |
|---|---|---|
| R&S®RT-ZZ80 (1409.7608.02) | 主要型號，傳輸線探棒（SMA（含 SMA-BNC 轉接頭）） | 詢價 → |
| R&S®RT-ZPMMCX (1803.1599.02) | MMCX 接頭變體，適用於 MXO 4 / MXO 5；適合低側閘極量測 | 詢價 → |
常見問題（FAQ）
是。均迪康科技（KanTek）為 Rohde & Schwarz 台灣授權代理，提供 R&S®RT-ZZ80 高頻被動寬頻探棒 的全新儀器銷售、原廠報價與技術諮詢。
是。均迪康提供 R&S®RT-ZZ80 高頻被動寬頻探棒 的短期與長期儀器租賃方案，適合專案性或短期測試需求；歡迎來電洽詢可租機況與費用。
是。均迪康提供 R&S®RT-ZZ80 高頻被動寬頻探棒 的校正與維修服務，協助維持儀器量測準確度與設備妥善率。
請於本頁點選「立即詢價」填寫需求，或來電 +886-2-2999-7719。均迪康將於 24 小時內回覆 R&S®RT-ZZ80 高頻被動寬頻探棒 的報價、交期與適用方案。
R&S®RT-ZZ80 高頻被動寬頻探棒 為 Rohde & Schwarz（示波器探針）：高頻被動探棒（RT-ZZ80，最高 8 GHz，10:1 衰減）。如需選型建議或應用諮詢，歡迎與均迪康聯繫。
